Задвижка клиновая для систем пожаротушения Dendor тип 47GV (фланцевая, с обрезиненным клином)
Пожарная клиновая задвижка серии 47GV (фланцевая, с обрезиненным клином) используются в автоматических установках водяного и пенного пожаротушения. Применяется для полного перекрытия потока рабочей среды.
Технические характеристики
| DN, мм | 50-300 |
| PN, кгс/см² | 16 |
| Тип: | с обрезиненным клином |
| Управление | Маховик |
| Траб | от -25°C до +130°C |
| Тмакс | +150°C |
| Направление подачи среды | любое |
| Рабочая среда | Вода, воздушно-эмульсионные и воздушно-пенные смеси |
| Присоединение к трубопроводу | Фланцевое, с универсальной рассверловкой фланцев PN 10 и PN 16 по ГОСТ 33259-2015. |
| Класс герметичности | А по ГОСТ 9544-2015 |

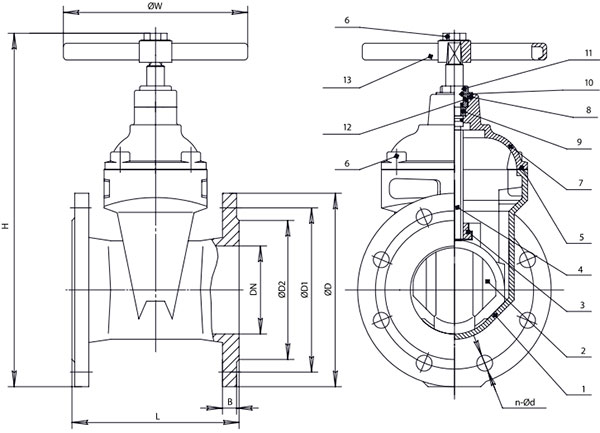

Размеры
| DN | L | H | ØD | B | ØD1 | ØD2 | n-Ød | ØW | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN10 | PN16 | ØD1 | PN16 | ||||||||
| 50 | 150 | 310 | 160 | 19 | 125 | 125 | 102 | 4-18 | 4-18 | 160 | 10 |
| 65 | 170 | 350 | 180 | 19 | 145 | 145 | 122 | 4-18 | 4-18 | 160 | 15 |
| 80 | 180 | 385 | 195 | 20 | 160 | 160 | 133 | 8-18 | 8-18 | 200 | 17 |
| 100 | 190 | 425 | 215 | 21 | 180 | 180 | 158 | 8-18 | 8-18 | 200 | 19 |
| 150 | 210 | 565 | 280 | 22 | 240 | 240 | 212 | 8-22 | 8-22 | 280 | 34 |
| 200 | 230 | 680 | 335 | 23 | 295 | 295 | 268 | 8-22 | 12-22 | 320 | 58 |
| 250 | 250 | 800 | 405 | 26 | 350 | 355 | 320 | 12-22 | 12-26 | 320 | 83 |
| 300 | 270 | 895 | 460 | 26 | 400 | 410 | 370 | 12-22 | 12-26 | 420 | 130 |
- Корпус
- Клин
- Гайка ходовая
- Шпиндель
- Уплотнение крышки
- Крепёжные элементы
- Крышка
- Уплотнительное кольцо
- Подшипник скольжения
- Уплотнительное кольцо
- Защитное кольцо
- Гайка шпинделя
- Маховик
